MODUL 2 : TRANSISTOR

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Dasar Teori

3. Alat dan Bahan

4. Tugas Pendahuluan

5. Prosedur Percobaan

6. Percobaan

Percobaan ...

1. Fixed Bias
2. Self Bias
3. Voltage Divider Bias

1. Tujuan[Kembali]

• Mengetahui prinsip kerja transistor.
• Mengetahui prinsip kerja dan karakteristik dari rangkaian fixed bias.
• Mengetahui prinsip kerja dan karakteristik dari rangkaian self bias.
• Mengetahui prinsip kerja dan karakteristik dari rangkaian voltage divider bias.

2. Dasar Teori[Kembali]

Transistor adalah komponen berbahan semikonduktor yang digunakan sebagai penguat, sirkuit pemutus, penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Pada umumnya transistor memiliki 3 terminal yaitu basis (B), emitter (E), dan collector (C). Berdasarkan susunan semikonduktor yang membentuknya, transistor dibedakan menjadi dua tipe, yaitu:

1. Transistor NPN Transistor ini disusun oleh bahan semikonduktor tiga lapis yang terdiri dari dua bahan tipe N dan satu bahan tipe P.
2. Transistor PNP Transistor ini disusun oleh bahan semikonduktor tiga lapis yang terdiri dari dua bahan tipe P dan satu bahan tipe N.

A. Daerah operasi transistor

Berdasarkan kurva hubungan VCE, IC, dan IB diatas, terdapat beberapa region yang menunjukkan daerah kerja transistor, yaitu:

1.  Daerah Potong (Cutoff)
   Pada kondisi cutoff, arus Basis (IB) = 0 dan arus Kolektor (IC) = 0, hal ini dikarenakan pada emitter dan kolektor menerima reverse bias.
2. Daerah Saturasi
   Pada kondisi saturasi, arus Kolektor (IC) akan mencapai harga maksimum, tanpa bergantung kepada arus Basis (IB), dan βdc, hal ini dikarenakan pada emitter dan kolektor menerima forward bias.
3. Daerah Aktif
   Pada kondisi aktif, terjadi sifat-sifat yang diinginkan, dimana :








   Hal ini dikarenakan pada emitter menerima forward bias sedangkan pada kolektor menerima reverse bias.



4. Daerah Breakdown
   Kondisi breakdown ini dapat terjadi ketika arus Kolektor (IC) melebihi spesifikasi yang diperbolehkan, kondisi breakdown ini dapat mengakibatkan kerusakan pada transistor, maka daerah ini harus dihindari.

B. Pemberian Bias pada BJT

Istilah bias dimaksudkan penerapan tegangan dc untuk menetapkan tingkat arus dan tegangan tetap. Tegangan dan arus yang dihasilkan menyatakan titik operasi (quiescent point) atau titik Q yang menentukan daerah kerja transistor. Terdapat beberapa jenis pemberian bias pada BJT, sebagai berikut:

1. Fixed Bias






2. Self Bias







3. Voltage Divider Bias







3. Alat Dan Bahan[Kembali]

1. Transistor 2N3904

2. Resistor 1K, 10K, 560 ohm

3. DC Power supply

4. Multimeter

5. Jumper

4. Tugas Pendahuluan[Kembali]

5. Prosedur Percobaan [Kembali]

4.1 Fixed Bias

1. Buatlah rangkaian seperti gambar 2.3 dengan sumber DC.
2. Atur Vcc sebesar 12 Volt DC.
3.  Hidupkan power supply dan ukur parameter RB, RC, VRB, VRC, VB, VC, VBE, VCE, IB, dan IC serta dicatat ke dalam tabel.

4.2 Self Bias

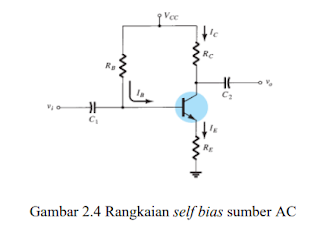

1. Buatlah rangakain seperti gambar 2.4 dengan sumber DC.
2. Atur Vcc sebesar 12 Volt Dc.
3. Hidupkan power supply dan ukur parameter RB, RC, RE, VRB, VRC, VRE, VB, VC, VE, VBE, VCE, IB, dan IC serta dicatat ke dalam tabel.

4.3 Voltage Divider Bias

1. Buatlah rangakain seperti gambar 2.5 dengan sumber DC.
2. Atur Vcc sebesar 12 Volt DC
3. Hidupkan power supply dan ukur parameter RB, RB2, RC, RE, VRB, VRC, VRE, VB, VC, VE, VBE, VCE, IB, dan IC serta dicatat ke dalam tabel
